May 11, 2020
ソフトウェアリリース

すべてのリリースで、造船業者が直面するビジネス上の課題をより簡単に解決し、ユーザーが手元のタスクをより速く、より正確に、より多くの情報で完了することができるようにする改善が導入されています。 SSI 2021では、製造現場で必要な作業量を削減するための主要な活動の自動化、姉妹船による変更管理の改善、およびリスクの軽減に焦点を合わせました。


ウェビナーに参加する

SSIチームに参加する 5月 21 at 8午前 のPST ウェビナー 最初に見て すべて SSI 202のリリースで利用可能な改善1.

今すぐこちらからお申し込みください!

現場では、最も一般的なアクションをより簡単またはより正確にするためのあらゆる方法が、大幅な時間の節約になります。 プレートのマークラインは、溶接を正しく行い、構造を高速化するために非常に重要です。XNUMXつが正しくないか不正確であるたびに、正しく修正するための手直しが必要になります。 マークラインを追加する自動プロセスを導入することにより、人的ミスの可能性が減り、プロセス全体の労働時間が以前より少なくなります。

複数の船体が関係している場合、個々の課題が複雑になります。 姉妹船で再利用されるほど、時間の節約は大きくなります。 SSI 2021については、既存の WorkShare 転送 プレートネスト、プロファイルネスト、およびスペース割り当てグループを船体間で転送および使用できるようにすることで、より堅牢な機能。

このリリースで重点的に取り組んだもうXNUMXつの領域は、リスクの軽減です。 吊り上げと旋回は造船所で発生する最も危険な活動の一部であり、これらの作業の安全性に加えることができる改善は、実装するために不可欠です。 材料のグレードを入力する際のデータ入力ワークフローを改善し、不正確な重量を計算する可能性を軽減しました。


詳細な機能強化

上記の機能強化はすべて、ねじれのない補強材とフェースプレートをプレート部品にトリミングする機能、プラットフォームの年次アップグレード、多数のユーザーエクスペリエンスの改善、および多くの生活の質の強化と並んで立っています。 以下で行った変更の詳細なリストを確認できますが、いつものように、ウェビナーに参加するか、録画を視聴して、これらの機能の開発を担当しているチームに質問がある場合は、質問してください。

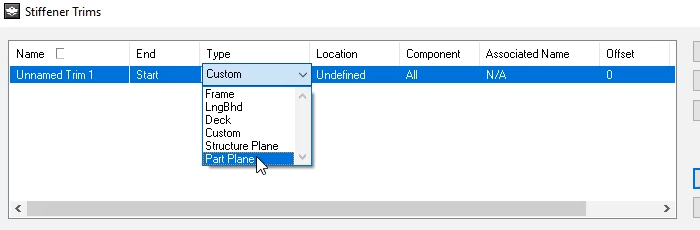

ねじれていない補強材と面板をトリムして部品をめっきする

ShipConstructor 2021では、ねじれのない補強材とフェースプレートをプレート部品にトリミングして、補強材のトリミングワークフローを改善できるようになりました。 この新しい機能により、カスタムトリム平面を定義して補強材をプレートパーツの目的の側にトリムするときの人的エラーが減少します。

  • 新しいトリムタイプ「パーツ平面」がトリムウィンドウで選択できるようになりました。
  • ツイストされていない補強材をトリムする先のネイティブ図面、M-Link、またはパーツビューからプレートを選択できます。
  • 平面セレクターを使用すると、プレートパーツの平面を選択できます。 (この機能は現在、ねじれ補強材ではサポートされていないことに注意してください)

自動プレート対プレートマークライン

ShipConstructor 2021では、接触パスを使用してプレートのマークラインを別のプレートに自動的に追加できるようになりました。つまり、マークラインを手動で追加する必要がなくなりました。 このプロセスの自動化により、あらゆる段階での作業が減り、製造現場での精度が向上します。

  • 既存の「オブジェクトの追加」機能を使用して、ターゲットとマーカープレートの両方を選択し、選択したマークラインスタイルで自動的にマークラインを生成します。
  • マークサイド、スロー方向、NCプロセス、およびマーカープレートのパーツ名が自動的に追加されるマークラインを生成します。
  • マーカープレートとして標準プレートを選択します。
  • M-Linkとパーツビューを使用して、別の図面でマーカープレートを選択します。
  • XNUMX回の操作でターゲットプレートと複数のマーカープレートを選択します。
  • 「コンポーネントの編集」からマークラインスタイルとその詳細を編集します。

プロジェクト間のプレートとプロファイルネストの転送

他の同様 WorkShare 転送 この同期機能により、プレートとプロファイルのネストの作成、更新、削除が可能になります。 ネスト図面は、プレートネストを転送するためのエントリポイントとして使用されます。つまり、その図面内のすべてのネストが同期されます。

スペース割り当てグループのエクスポートとインポート

スペース割り当てグループはカタログアイテムであり、プロジェクト間で再利用するためにインポートできるようになりました。 XMLファイルまたは.PROから新しいプロジェクトを作成すると、新しいプロジェクトの作成中にスペース割り当てグループがインポートされます。

ProductHierarchy折りたたみ/展開サブツリー

ProductHierarchyダイアログは、ProductHirarchyで選択したエントリを展開および縮小する機能をサポートするようになりました。 これにより、XNUMXつ以上のエントリを選択し、それらをすべてのサブツリーとともに自動的に開いて、複雑な製品階層環境をより簡単にナビゲートできます。

更新されたダイアログとコンテキストメニュー

更新されたスタイリングが多数のウィンドウとそのグリッドビューに適用され、より一貫したユーザーインターフェイスとユーザーエクスペリエンスを提供します。 これには、これらのダイアログ全体で一貫したテーマ、および存在する場合は更新されたアイコン/グリフが含まれます。 さらに、そのスタイリングのすべてのグリッドは、同じコンテキストメニュー機能を提供します。

UDAエディターのエクスポート

UDAエディタパレット内で、ユーザー定義属性のリストをエクスポートできるようになりました。 エクスポートは、現在表示されているUDAの完全なセットを保存します。 これにより、ロードマネージャーを介して必要なUDAのセットをロードし、結果のリストを柔軟にソートまたはフィルターできます。 リボンのエクスポート機能は、Excelまたは同様のアプリケーションから簡単にアクセスできる.TSVファイルを生成します。

ラベリングのための動的プロパティ定義への追加

このリリースでは、動的なプロパティ定義として使用可能な次の新しいフィールドをプロパティラベルに追加し、より柔軟なラベル付けを提供しています。

  • アクセサリパッケージのアクセサリアイテム。
  • パイプおよびHVACのEnd3末端処理およびEnd4末端処理。
  • HVACのEnd3プロファイルとEnd4プロファイル。

材料グレード入力の改善

材料グレードを入力する際のデータ入力ワークフローが改善され、不正確に計算された重量の可能性が軽減されました。 結果は次のとおりです。

  • デフォルトを使用するのではなく、材料グレードの値を入力する必要があります。
  • 警告メッセージが表示され、ユーザーは値を入力する必要があります。

プラットフォームのアップグレード

オートデスク製品

SSI 2021は、以下を含むオートデスクの最新リリースと互換性があります。

  • AutoCAD 2021/2020 / 2019(Vanilla、Mechanical、Plant3Dエディション)。
  • Navisworks 2021/2020 / 2019(バージョンのシミュレーションと管理)。

Microsoft SQL Server製品

SQL Serverのサポートされているバージョンにいくつかの変更が加えられました。

  • SQL Server 2014 FullおよびExpressエディションはサポートされなくなりました。
  • SQL Server 2019 FullおよびExpressエディションをサポートするようになりました。
  • SSIインストーラーにSQL Server 2017 Expressが含まれるようになりました。

オペレーティングシステム

Windows 7は、Microsoftおよびオートデスク製品でサポートされているワークステーションオペレーティングシステムではなくなりました。


もっと詳しく見る

ウェビナーのSSIチームに参加して、これらの新機能と改善点をご覧ください。 このリリースの新機能を体験するより良い方法はありません。


システム要件

サポートされているクライアントオペレーティングシステムWindowsの10(64ビット)
サポートされているサーバーオペレーティングシステムWindows Server 2019、2016、2012、および2012 R2
NETフレームワーク.NET Framework 4.6.2(自動的にインストールされます)
SQLサーバーMS SQL Server 2019、2017、2016。SQL Server 2017 Expressはインストーラーに含まれています。 注:Expressエディションは、ユーザーが5人以下のプロジェクトにのみ適しています。
サポートされているAutoCADプラットフォーム2021、2020、および2019:
AutoCAD、AutoCAD Mechanical、
AutoCAD Plant3D(ShipConstructor P&ID設計検証機能のパイプ用)
サポートされているNavisworksバージョン2021、2020、および2019:
Navisworks Simulate、Navisworks Manage
並列インストールの互換性ShipConstructor 2021は、以前の主要なShipConstructorバージョンと並行してインストールできます。 ShipConstructorの各インストールバージョンには、AutoCADの専用インスタンスが必要です。

SSIインストールガイド

このリリースの詳細なインストール手順とシステム要件については、SSI Nexusの最新のShipConstructorマニュアルにアクセスしてください。

ダウンロード情報

このリリースをダウンロードするには、SSI Nexusのダウンロードセクションにアクセスしてください。 そこで、すべての最新のSSIリリースにアクセスできます。

購入情報

このリリースの詳細、ソフトウェアの購入、またはサブスクリプションの更新については、SSI担当者にお問い合わせください。
