これは私のブログシリーズAのソリューションのパート3で、 異なるCADオーサリングツールを使用した分散チーム向けのソリューションです。 前回の 記事 では、プロジェクトの設定とモデルの作成と更新についてどのように進めれば良いかについて説明しました。
この記事では、3つの異なる方法を使用して 、結合モデルを表示および操作 する方法について説明します。
- Navisworks
- BIM 360 グルー デスクトップ アプリ
- BIM 360グルーiPadアプリ
Navisworks
Navisworksは、あなたの会社ですでに使用されている可能性が最も高いです。そうでなければ、私は尋ねなければならない、なぜですか?このワークフローで Navisworks を使用する方法は、おそらく今日使用する方法とあまり変わりません。異なる唯一のものは、Navisworksモデルを開く方法です。
現在、ネットワークに保存されている NWD または NWF ファイルを選択して Navisworks プロジェクトを開きますが、BIM 360 Glue を使用してモデル全体にアクセスできるようになったので、BIM 360 Open コマンドを使用してモデルを開くことができます。
[開く]を選択すると、BIM 360 Glue に保存されているすべてのモデルとマージされたモデルが表示されます。 必要に応じて、他のサイトがアップロードしたモデルを開くか、より一般的な方法は、両方のサイトから結合されたプロジェクトを含むマージモデルを開く、です。

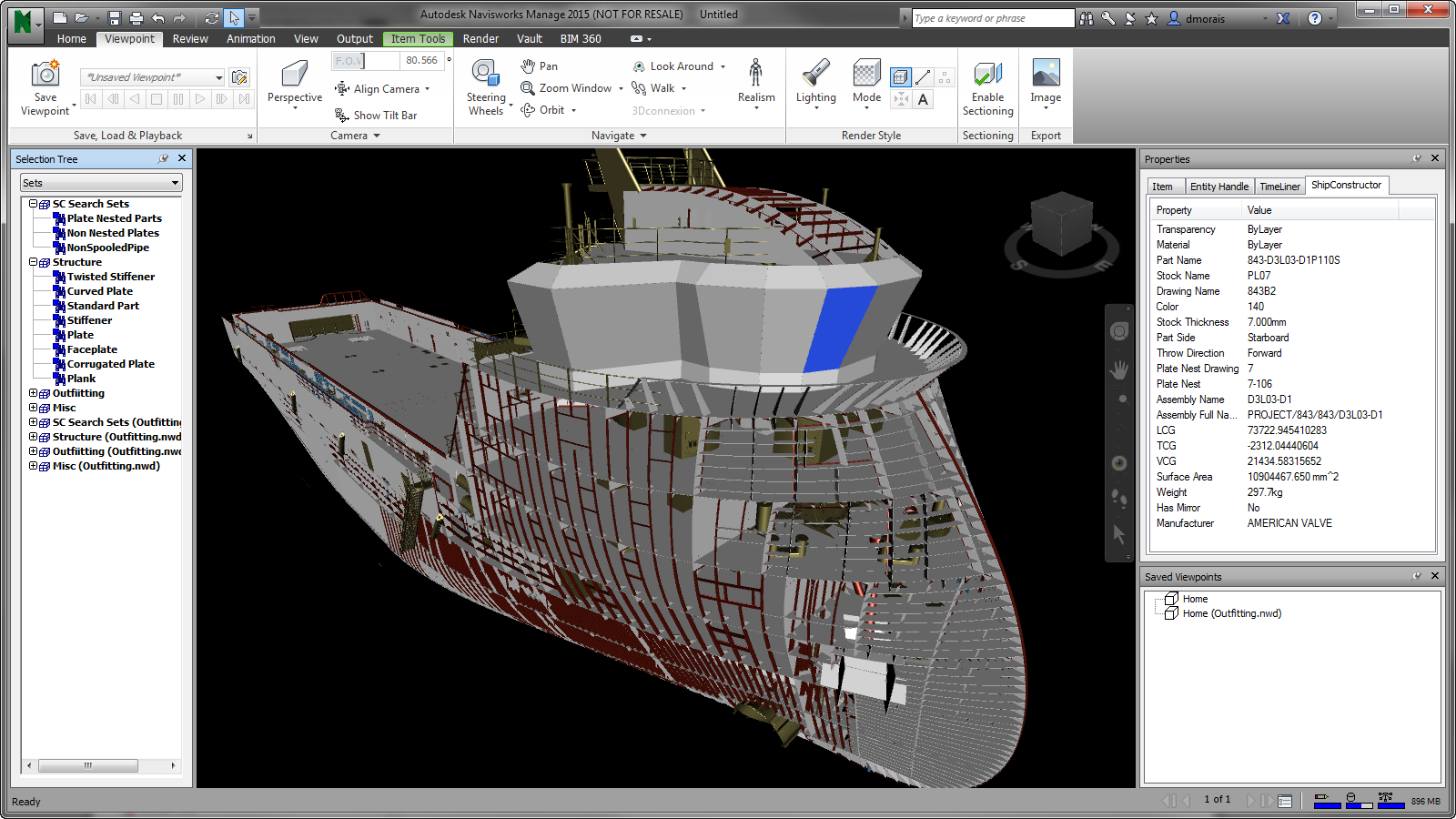

モデルが開いたら、通常どおりNavisworksを使用できます。 これは、Navisworksを中間ステップとして使用することの利点が非常に役立つときに起きます。 マージされたモデル全体を確認すると、プロジェクトへのすべての接続が保持されます。 つまり、すべての検索セット、外観プロファイル、ビューが残っており、部品が属する ShipConstructor 図面を開くことができるスイッチバック コマンドを使用できます。 これは、特に浸透を管理する場合に、非常に強力です。
オートデスク BIM 360 グルー Web アプリ
BIM 360 Glue Web App を使用すると、元のオーサリング ツールをダウンロードする必要なく、プロジェクト モデルとそのすべての豊富なデータにアクセスできます。 これは、AutoCAD、Navisworks、ShipConstructorまたはPDMSがコンピュータにインストールされていない場合でも、プロジェクトモデル全体を表示して操作するためにBIM 360 Web Appを使用できることを意味します。
BIM 360 Glue Web Appは、以前の 投稿で評価したA360などの純粋なブラウザベースのビューアとは異なります。 これは、まだ「インストール」する必要がありますが、 比較的 小さいアプリケーションです。
BIM 360 WebアプリはNavisworksほど完全に機能していませんが、非常に便利な十分な機能を備えています。 モデルをレビューしてナビゲートしたい場合は、Navisworksの代わりにWebアプリを使用することに傾いています。
オートデスク BIM 360 グルー iPad アプリ
BIM 360接着剤iPadはおそらく使用する最も楽しいです。 iPadで船のモデル全体を見てやり取りすることについて、クールな何かがあります。 このiPadアプリを使用すると、BIM 360プロジェクトに含まれるすべてのモデルへのフルアクセスを持つことになります。 iPadにモデルをダウンロードして、インターネットにアクセスできないが、モデルにアクセスしたい状況を可能にすることができます。
BIM 360 Glue iPad アプリには、コンピュータが手元にないときにモデルを見直すのに最適なツールとなる多くの機能があります。 部品を選択して、名前、重量、アセンブリ、その他多くの情報など、部品に関連付けられた豊富なデータを取得できます。
BIM 360 Glue iPadアプリは、外出先でモデルを確認したいときに、あなたのコンピュータへのアクセス権を持っていないときに最適です。 これはレビューに使用したり、コメントやマークアップを追加してチームの他のメンバーと通信するために使用することもできます。
分離やオブジェクト間の距離を測定する方法など、クールで便利な機能があります。 他の2つのツール(Navisworks&BIM 360 Glueウェブアプリ)によって追加された情報は、iPadアプリからアクセスできます。 これにより、すべてのアプリケーション間でシームレスに移行できます。 いずれかのサイトのチームメンバーがアプリケーションのいずれかを使用して情報を追加した場合は、iPad上の最新の情報を表示することができます。 私は3Dモデルを表示するために、より良いモバイルアプリに遭遇していません。
各アプリケーションと、それらのアプリケーションが相互に対話する方法を示すビデオ
このシリーズの投稿
パート II: 複合製品モデルを作成、更新、および管理します。
第 3 部: 伝統デスクトップ アプリケーション、Web アプリ、または iPad アプリを使用して、組み合わせたモデルを表示および操作する
