これは、 異なるCADオーサリングツールを使用して分散チームのためのソリューションに関する私のブログシリーズのためのパート5と私の最後のブログ記事です。 前回の 記事 では、提案された戦略を使用して、チームと同期的および非同期的に通信する方法について説明しました。 これには、併置されているチーム メンバーと、別の地理的位置にあるチーム メンバーが含まれます。
この記事では、分散環境で異なるオーサリングツールを使用する上で最も難しい部分である:クラッシュと干渉に焦点を当てます。
私はまだ干渉の不適切な識別を扱うことは、同じオーサリングツールを使用し、併置されたヤードで一般的な問題だったことを覚えています。 正直に言うと、私はいくつかのヤードがまだこの問題を抱えていることを知っています。 しかし、今日利用可能なツールでは、誰もが包括的な詳細モデルを作成していると仮定して、この問題を抱えている必要がある理由はありません。 私は以前の記事の1つでこれについて話しました: あなたのデザインに含める詳細のレベルは何ですか?
CAD オーサリングツールの異なる分散チームを使用する環境の中で、複数のソースからの衝突や干渉を処理する状況がますます重要になっています。 このブログ シリーズで紹介したソリューションは、クラッシュの処理と管理のためのシームレスなワークフローを備えたソリューションとして構築されました。
分散環境でのクラッシュ管理を成功させるには、次の 3 つの問題を解決する必要があります。
- 衝突の特定
- クラッシュの管理
- モデルの修正と更新
衝突の識別
衝突の識別に関する課題は、通常、各オーサリングツールが3D製品モデルに含まれていないエンティティとの衝突を識別する適切な方法を持っていないためです。 クラッシュを識別する良い方法がなければ、より手作業、時間がかかり、エラーが発生しやすいプロセスで立ち往生します。
提案されたソリューションでは、組み合わせたモデル(構造:船コンストラクタ、アウトフィッティング:AVEVA PDMS)からの衝突を特定することは、ファーストクラスの市民機能です。
 ナビスワークス衝突検出 |
 BIM 360 グルー Web アプリクラッシュ検出 |
BIM 360 Glue Web AppとNavisworksは、同じ非常に強力かつ高速な衝突検出エンジンを持っています。 ワークフローに応じて、どちらのアプリケーションでも、マージされたモデルのクラッシュを検出できます。
クラッシュの管理
 BIM 360グルーiPadアプリ |

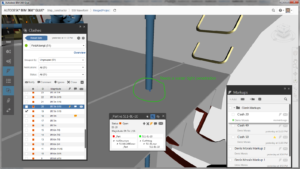

 BIM 360 ブルー ウェブ アプリ |
干渉を正確に識別した後、それらを調整して管理できる中央の場所が必要になります。 どちらのツールも、クラッシュを管理する機能をサポートします。
BIM 360 Glue は、Navisworks では利用できない追加のコラボレーションおよび通信機能を備えています。 これらの機能は非常に有用であり、調整に役立ちます。
その他の機能は次のとおりです。
通知: 新しいクラッシュ結果が生じた場合、適切なチーム メンバーに通知されます。 また、それぞれのクラッシュを通過する際にコメントを追加し、特定のチームメンバーに直接電子メールを送信して、修正方法について意見を伝えることができます。
履歴: すべてのクラッシュとその通信は保存され、プロジェクト中の任意の時点で呼び出すことができます。
マークアップ: 3D モデルをマークアップすることで、クラッシュに追加情報を追加できます。 このマークアップはすべてのチーム メンバーに表示され、マークアップをクリックするだけでクラッシュの明確な表現を取得できます。
iPadアプリで見る: iPadではクラッシュは見られませんが、すべてのマークアップは尋問に使用できます。
モデルの固定と更新
この戦略が優れているのは、3Dモデルの修正と更新に関してです。 思い出せば、中間ステップとして使用することの利点が配当を支払うNavisworksを使用してこのワークフローを開始しました。 Navisworksを使用すると、前述のように溶接を識別することができます。ただし、元のオーサリング ツールに すばやく切り替えて 修正を行うこともできます。 つまり、モデルに変更を加えることができる元の図面を決定するために、手探りや検索が行われずに行われます。
これにより、合理化されたワークフローで、ジオメトリを修正したり、侵入を作成したりして、競合を修正できます。 これらの変更が完了すると、Navisworkモデルを自動的に更新し、すべての関係者がアクセスできるようにBIM 360 Glueプロジェクトにアップロードできます。
このワークフローにより、ユーザーが変更を行うために適切な図面を探す時間を費やすことなく、すべての衝突を確実に修正できます。 変更が行われると、結合モデルに反映され、変更が完了した後、瞬時に検証できます。 それはちょうど美しいです、それは本当にです。
上記の概念を示すビデオ
閉会のコメント
それは私たちの多くが非常に挑戦的で困難な問題として考えているものに解決策を提供しているので、私は本当にこのブログシリーズを書いて楽しんだ。
設計を 100% 内部に維持するか、分散環境をサポートするかのいずれかに適応できる単一の戦略の必要性が高まっています。 このブログシリーズで説明されているソリューションを使用すると、ビジネス ニーズに合わせて非常に効率的なワークフローが作成されます。
私のブログ記事を合理的な長さに保つために、私は主要な機能に焦点を当てる必要があり、私は各機能の深さに入りませんでした。 質問があれば、私は喜んでそれらに答えます!
このシリーズの投稿
パート II: 複合製品モデルを作成、更新、および管理します。
第 3 部: 伝統デスクトップ アプリケーション、Web アプリ、または iPad アプリを使用して、組み合わせたモデルを表示および操作する
