このブログシリーズでは、異種CAD/CAMオーサリングツールを使用する分散チームとうまく連携する戦略を説明します。 この種の環境での作業における課題については、前回の 記事で説明しました。
このブログ シリーズでは、異なるツールを使用して、非連結チームを持つシナリオに焦点を当てていますが、チームが同じオーサリング ツールを使用している場合にも、そのシナリオを正しく実装できます。 私は、プロジェクトの管理に取り組む際に導入する追加の課題のために、前者に焦点を当てています。
ユースケース
組織構造
プロジェクトの特定の部分を担当する 2 つの会社があります。 会社は全く所属のない別々のエンティティです。 彼らは独自のプロセス、標準、ワークフロー、文化やツールを持っています。
オーサリング ツール
彼らが使用するオーサリングツールは異なります。 一方のチームは ShipConstructor( はい、私は知っている、それは明らかだったJ)を使用し、もう1つはAVEVA PDMS を使用しています(少なくとも私は競合他社の1つを選びました)。 私は決してワークフローは、私はそれらのツールによってのみ制約を示すつもりであることに注意する必要があります。 このブログシリーズで概説されている戦略を使用できるツールの組み合わせは膨大です。
プロジェクトの責任
上記のように、各企業は、プロジェクトの独自の部分を担当しています。 船体と構造(シェルとスケルトン)を担当する一方の会社と、パイプ、HVAC、電気などの機械システムを担当する他の会社と海洋産業で使用される共通の戦略を使用します。
戦略とツールの概要
ツールの選択は、この非常に堅牢なソリューションを作るために非常に重要です。 この場合、私はオートデスク BIM 360 グルーをリッチな 3D 製品モデルのメイン ハブとして使用することにしました。
オートデスク BIM 360 グルーをハブとして選択した理由は 5 つあります。
- それは、一般的なCADツールから多くのフォーマット(50以上)を受け入れます。
- 異なるツールから作成されたモデルを 1 つのモデルにマージしたり 、グルー モデルを 1 つのモデルにマージしたりできます。
- これは、Webアプリケーションだけでなく、利害関係者がモデルを表示し、対話することを可能にするiPadアプリを提供しています。 これは、多くの関係者がモデルを表示するために重いCAD /CAMアプリケーションをインストールしたくないか、またはインストールしたくないので、特に重要です
- ナビスワークスとの優れた統合を持っています
- そして最後に正直に言うと、それは私が最も精通しているものです。 公平に言えば、私は他の多くの人を調べている。オートデスクの BIM 360 グルーと同じ機能セットを持つものは見たことがありません
各企業は、プロジェクト モデルの一部を Autodesk BIM 360 Glue にアップロードする必要があります。 はい、これは、電子メール、Dropboxまたはftp経由でモデルを送信する必要がないことを意味します。 どちらかの会社が他の会社からモデルの最新バージョンを取得したい場合は、最新の情報を要求することなく、そうすることができます。 BIM 360 Glue から対応する製品モデルをダウンロードするか、BIM 360 Glue Web または iPad アプリでモデルを表示するだけです。
BIM 360 Glue は、各ユーザーのアクティビティベースのアクセス許可をサポートします。 これらのアクセス許可は、次の操作を実行できるユーザーを制御できます。
- モデルのアップロードと変更
- モデルの表示
- プロジェクトの管理
また、ワークフローの重要な部分として Autodesk Naviswork を使用します。 Navisworksは私が使用した最高の視覚化ツールであり、オートデスクが買収する前でさえ、非常に長い間使用してきました。 Navisworks は、CAD からレーザー スキャンまで、他の視覚化ツールよりも多くのファイル タイプをサポートしています。

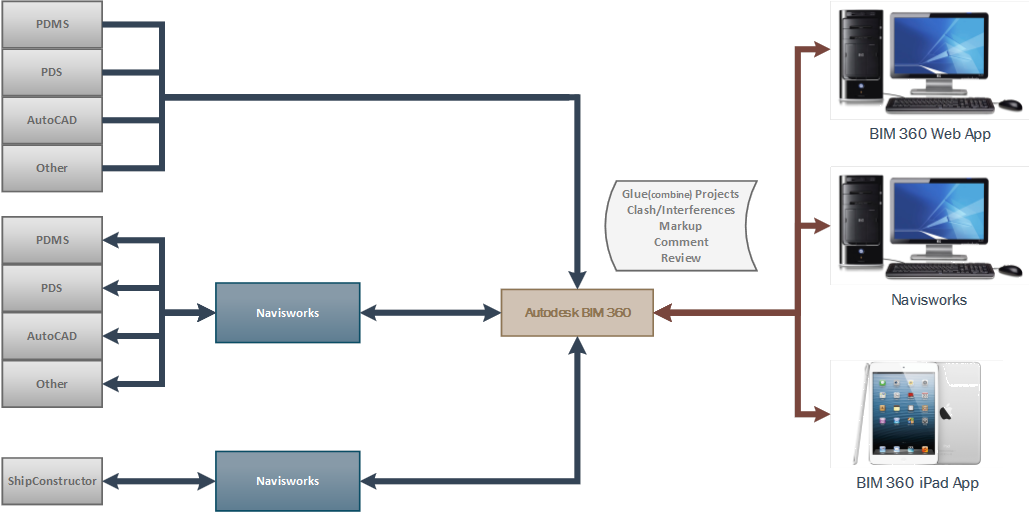

私はBIM 360 Glueにオーサリングツールの間の橋渡しとしてNavisworksを使用しています。 この戦略を使用して得られる追加の利点は、次の投稿で明らかです。 Navisworksを中間ステップとして使用する必要はありません。しかし、私はそれをお勧めします。
次の投稿
パート II: 複合製品モデルを作成、更新、および管理します。
第 3 部: 伝統デスクトップ アプリケーション、Web アプリ、または iPad アプリを使用して、組み合わせたモデルを表示および操作する
